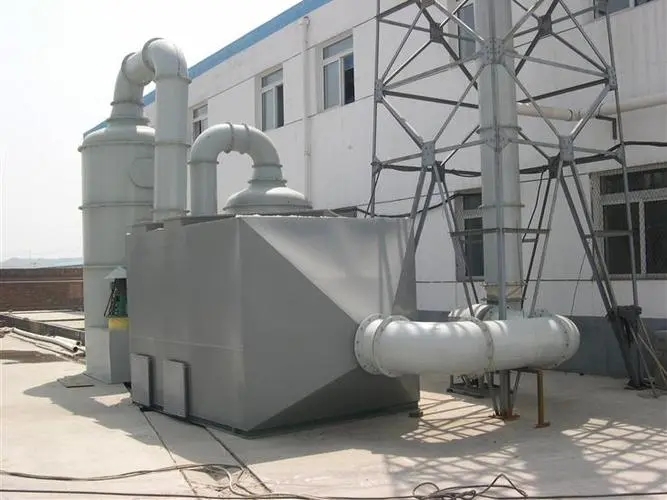

活性炭吸附塔結構組成
1. **箱體**
- 是活性炭吸附塔的外部結構，通常由4mm的碳鋼（不銹鋼）板焊接而成，用以隔***處理中的污染空氣與外界空氣。箱體設計要保證強度和密封性，以確保不會發生泄露，其泄露量應控制在額定風量的1%-2%以內。
- 一般分為立式和臥式兩種。立式吸附塔占地面積小，但高度較高；臥式吸附塔則相反，占地面積***但高度較低。
2. **濾料層**
- 這是活性炭吸附塔的核心部分，通常采用抽屜盒式設計，方便更換和維護。在這一層中，廢氣中的有害成分會被活性炭吸附，從而達到凈化氣體的目的。
- 活性炭濾料層的結構設計緊湊，便于更換。盒子由鋼框和穿孔板焊接組成，框架為實體金屬、穿孔板，經過點焊固定在框架上，在內盒和外盒之間形成的空腔以供填充活性炭。
3. **進出口管**
- 連接著待處理的污染源和將處理后的空氣排放到外界的管道。合理的管道設計和布局對整個系統的效能至關重要。
4. **風機**
- 負責推動氣流通過活性炭吸附塔，確保廢氣能夠順利通過濾料層進行凈化處理。
5. **檢測與控制系統**
- 包括壓差計等儀表，用于監測活性炭層的堵塞情況和過濾效率。當壓差達到一定數值時，系統會提醒操作人員及時更換活性炭。
6. **其他輔助部件**
- 根據具體的應用場景和需求，還可能包括如表冷器、過濾器等前處理裝置，以及用于排放廢氣的排污口等。
綜上所述，活性炭吸附塔主要由箱體、濾料層、進出口管、風機以及檢測與控制系統等部分組成，這些部分協同工作，共同實現對廢氣的有效凈化處理。
