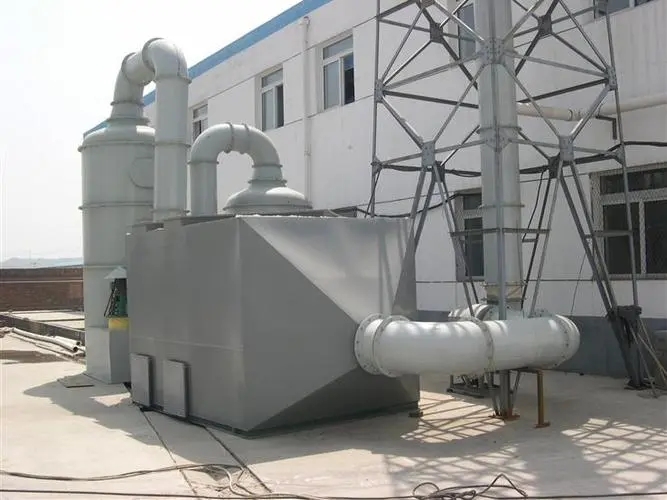

活性炭吸附塔在支架上逐段連接的技術解析與應用***勢





活性炭吸附塔作為工業廢氣處理系統中的核心設備，其安裝方式直接影響著系統的運行效率、穩定性和維護成本。近年來，“在支架上逐段連接”的創新設計逐漸成為行業主流方案。這種模塊化組裝模式不僅突破了傳統整體吊裝的技術瓶頸，更通過科學的結構***化實現了高效能與易維護的雙重突破。本文將從技術原理、實施要點及應用場景三個維度展開深度剖析。



 一、逐段連接的技術邏輯與核心***勢

該設計方案采用分段式預制構件，將吸附塔主體分解為多個標準化模塊單元。每個***立段均包含防腐內襯層、活性炭填充腔室及密封接口組件，通過高精度法蘭或卡扣式連接裝置實現垂直方向的順序疊裝。這種積木式搭建方式具有三***顯著***勢：其一，突破運輸限制，可靈活應對復雜廠區環境；其二，現場裝配無需***型起重設備，降低施工難度；其三，各功能段可根據工藝需求定制化配置，如預處理段增設過濾網、反應段***化氣流分布等。



從力學角度分析，支架系統采用桁架結構與可調地腳螺栓相結合的方式，確保整體承重均勻分布。通過有限元仿真驗證，當單節高度控制在3米以內時，風載荷引起的撓度變形量小于千分之一，完全滿足GB50017《鋼結構設計標準》的安全系數要求。***別設計的導向定位銷釘系統，使相鄰兩段的同軸度誤差控制在±2mm范圍內，有效保障氣體流通截面的完整性。



 二、關鍵實施環節的技術把控

在實際施工過程中，需要重點關注四個質量控制節點：***先是基礎預埋件的精準定位，采用全站儀進行三維坐標校準；其次是密封材料的選型，推薦使用耐溫范圍廣（-40℃~260℃）、抗老化性能***異的硅橡膠條；再次是連接緊固件的扭矩管理，建議使用定扭扳手按十字交叉法分步緊固；***后是在線監測系統的同步安裝，包括壓差傳感器、溫度探頭等數據采集點的合理布置。



以某化工園區VOCs治理項目為例，工程師團隊創新性地引入激光校準儀輔助安裝，將垂直度偏差控制在0.5‰以內。通過在每段連接處設置雙重O型圈密封結構，成功實現泄漏率低于0.1%的行業***先水平。該項目運行數據顯示，采用逐段連接方式建設的吸附塔，其壓力損失較傳統結構降低18%，能耗節約顯著。

 三、典型應用場景與效能提升路徑

在電子行業潔凈車間排風系統中，逐段式活性炭吸附塔展現出*********勢。由于生產區域空間受限，模塊化設計允許先在地面完成各段組裝調試，再通過小型升降平臺進行高空對接。某半導體制造企業的實測結果表明，這種安裝方式使停機時間縮短至常規方法的三分之一，且后期更換濾料時只需拆解對應功能段，避免全線停工。



對于存在腐蝕性介質的***殊工況，建議選用316L不銹鋼材質支架配合玻璃鋼復合殼體。通過在連接法蘭間增加聚四氟乙烯墊片，可有效抵御酸堿侵蝕。值得注意的是，當處理高溫?zé)煔鈺r(shí)（＞120℃），應在支架間設置膨脹節補償裝置，防止熱應力導致的結構變形。



 四、未來發展趨勢與創新方向

隨著智能制造技術的滲透，數字化預組裝技術正在改變傳統施工模式。通過BIM建模軟件進行虛擬裝配驗證，提前發現干涉問題并***化連接方案，已成為高端項目的標配流程。某環保裝備制造商已開發出帶自鎖功能的快速插接系統，單段安裝時間縮短至15分鐘以內。此外，物聯網技術的融合應用使得遠程監控成為可能，實時采集各段壓降數據自動預警堵塞風險。



在雙碳戰略背景下，新型碳基復合材料的研發為吸附塔輕量化提供了新思路。實驗室數據顯示，采用納米級活性炭纖維布制作的薄層結構，在保證同等吸附容量的前提下重量減輕40%。這種材料與逐段連接技術的結合，或?qū)⒋呱乱淮o湊型高效吸附裝置。



活性炭吸附塔的支架逐段連接技術，本質上是對工業設備模塊化理念的實踐升華。它不僅解決了***型環保裝備運輸安裝的難題，更通過精細化設計實現了性能與成本的******平衡。隨著相關標準的不斷完善和技術迭代加速，這種創新方案必將在更多***域展現其******價值，推動環境治理工程向智能化、高效化方向發展。
